工業內窺鏡是一種利用被檢測表面的反射光成像、并供檢測者觀察的檢測設備，方便可視化地查找缺陷。由于被檢測對象的千差萬別，工業內窺鏡前端往往配置成特定視向和視野（也稱視場角或視角，對應英文FOV），以實現從不同方向?qū)Σ煌瑓^(qū)域范圍的觀察。那么如何理解工業內窺鏡的視向與視野呢？

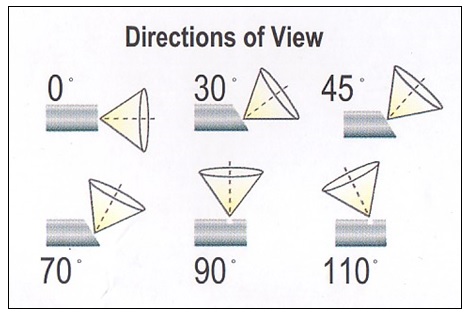

視向可以簡單理解為：觀察方向。一般將與探頭長度方向一直的觀察方向定義為0°，也稱為直視；將與探頭長度方向垂直的觀察方向定義為90°，也稱為側視。此外，還有其他視向值，例如：45°、110°等，像韋林工業內窺鏡的直桿鏡，有視向分別為0°、45°、70°、90°的不同型號，還有視向從55°~115°可調的直桿鏡型號。對于視向的選擇主要由被檢測部位所處位置決定，在內窺檢測中，0°和90°視向用的更多一些，例如觀察探頭正前方區域選擇直視，觀察管壁往往選擇側視。

視野是指在不移動內窺鏡探頭的前提下可觀察到的區域范圍。視野的大小往往是由透鏡決定的。大視野鏡頭適合大面積觀察，但圖像邊緣區域可能會有變形，比較好的內窺鏡有專門的失真校正軟件可以消除這一問題；類似的，小視野鏡頭更適合小范圍觀察微小細節。視野參數值主要有：50°、55°、60°、65°、80°、90°、105°、115°、120°等。

如下是一款直桿內窺鏡視向和視野的示意圖，幫助您更好地理解上述兩個概念。

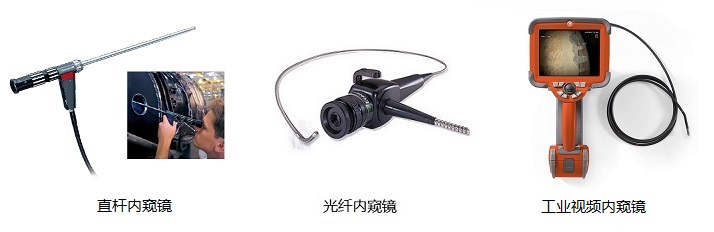

如何配置視向和視野？在具體應用中，不同種類的工業內窺鏡，配置視向和視角的方法也是不同的。對于直桿內窺鏡來說，不同型號有不同的視向和視角，例如：韋林直桿鏡R6-34-90-56，其視向為90°，視野為56°；光纖鏡的視向和視角的可選擇性相對少一些；工業視頻內窺鏡則比較靈活，可以通過更換前端光學物鏡轉接鏡頭來實現不同視向和視角，例如可以選擇視野為80°的前視觀察鏡頭，也可以選擇視野120°的側視觀察鏡頭（具體可通過本網站菜單項“產品系列”—>“電子視頻內窺鏡”—>“可選光學物鏡轉接鏡頭”瀏覽不同鏡頭的參數）。

工業內窺鏡采用不同的視向和視野，再加上探頭導向功能的配合，可以靈活實現對被檢測區域的按需檢測，有助于獲取更高的檢測效率。如果您希望進一步了解工業內窺鏡的視向與視野的相關知識，歡迎咨詢北京韋林意威特工業內窺鏡有限公司。
